型號：HKD/MIL?DTL?5015系列

HKD/MIL?DTL?5015系列連接器被設計用于電氣和電子設備間的鏈接，且被廣泛應用于軍事和一般工業上。具有高品質，互配性高，可靠性強，性價比高的特點。MS5015連接器嚴格按照/HMIL?DTL?5015軍事詳細規范設計制造并測試。
應用領域：
? 1、鐵路設備；2、運動控制；3、工業機械；4、發電機；5、發動機；6、移動設備；7、電源系統；8、電子設備系統；

設計參數：

HMIL?DTL?5015系列是圓形螺紋觸點式連接器。外殼采用鋁合金壓鑄而成，表面鍍鋅和橄欖珞酸鹽處理，保護外殼免受環境影響，適用于-55度?125度的惡劣溫度下工。

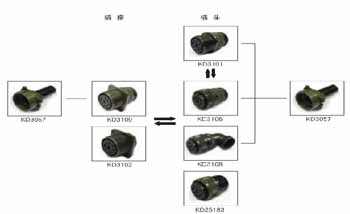

連接器的各種類別及應用：

a、  HKD3100：用于墻壁或艙壁安裝的插座，尾部可接導管或電纜夾。

b、  HKD3101：用于電纜末端在安裝中來回移動不需要固定的情況下。

c、  HKD3102：用于安裝在屏蔽箱和設備箱上的插座。尾部不接配件，接線外露，適用于通過其他方式實現密封環境的箱體。

d、  HKD3106：用于電纜末端的插頭與插座配合使用。

e、  HKD3108：90度彎頭插頭用于空間不允許使用直插頭的電纜末端。

f、   HA型連接器是一體外殼鏈接器。

g、  HB型鏈接器是分體式外殼連接器。分體式外殼給焊接提供了更大的方便性。

技術參數：

絕緣電阻：測試基于EIA364.21和HMIL?DTL?5015，3.18測試環境B：DC500V/5000M

機械特征環境溫度：-55度/+125度。

濕度：在71度±2度至95%±3%濕度下測試14天，基于EIA364.31和HMIL?DTL?5015

耐久力:5000次插拔基于EIA364.09和HMIL?DTL?5015 3.16。

防水等級：IP68

外殼材質：

材質         鋁合金壓鑄件和鋁合金

鍍層         鍍鋅的橄欖色鉻酸鹽鍍層

絕緣體和密封墊：

絕緣體       合成橡膠＆聚氯丁烯合成塑料

密封墊片     合成橡膠＆氯丁

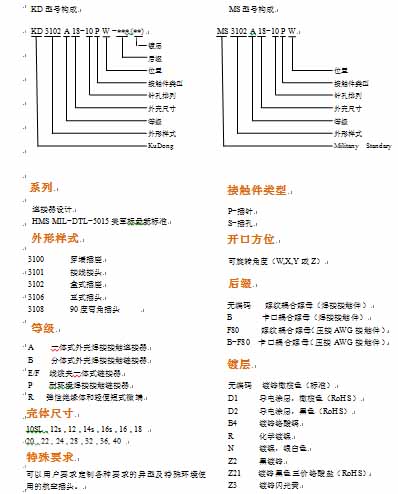

匹配指導：
